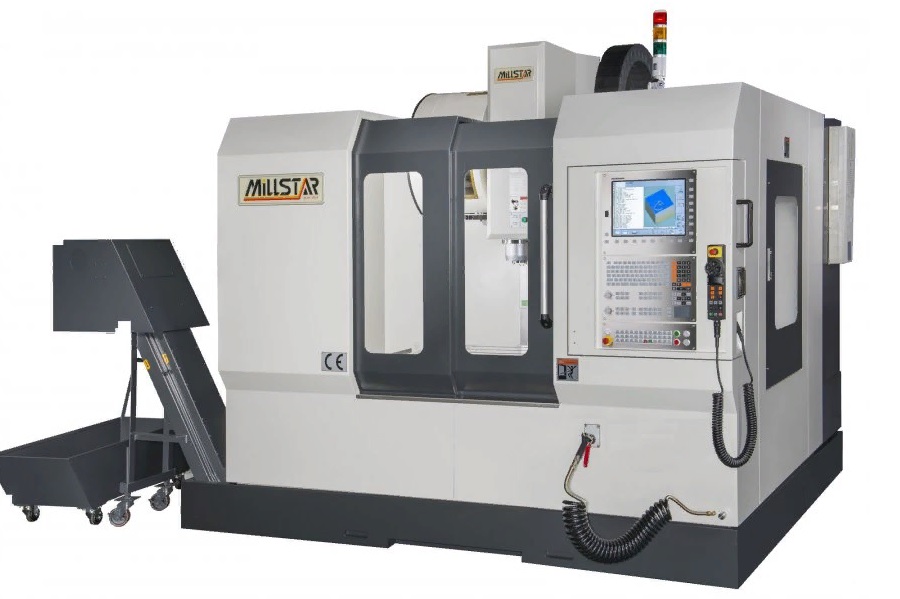

Вертикально-фрезерные обрабатывающие центры LV50, LV80, LV100, LV1300(BT40), LV1600(BT40)
Вертикально-фрезерные обрабатывающие центры LV50, LV80, LV100, LV1300(BT40), LV1600(BT40)
Описание
|
Технические данные |
LV50 |
LV80 |
LV100 |
LV1300(BT40) |
LV1600(BT40) |
|
Размеры стола, мм |
650х430 |
950х500 |
1100х500 |
1450х700 |
1750х700 |
|
Т-образные пазы (кол-во, шаг, размер), мм |
5х63х16 |
5х80х18 |
5х80х18 |
5х125х18 |
5х125х18 |
|
Максимальная нагрузка на стол, кг |
250 |
500 |
600 |
1000 |
1000 |
|
Перемещения по осям X/Y/Z, мм |
500/400/500 |
800/500/500 |
1000/500/500 |
1300/700/700 |
1600/700/700 |
|
Расстояние от торца шпинделя до стола, мм |
155~655 |
125~625 |
125~625 |
130~830 |
130~830 |
|
Расстояние от торца шпинделя до колонны, мм |
460 |
550 |
550 |
750 |
750 |
|
Рабочие подачи, м/мин |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
|
Ускоренные подачи, м/мин |
48/48/48 |
36/36/36 |
36/36/36 |
30/30/24 |
30/30/24 |
|
Двигатель шпинделя, кВт |
5.5/7.5 (B6i) |
7.5/11 (B8i) |
7.5/11 (B8i) |
15/18.5 (A15i) |
15/18.5 (A15i) |
|
Серводвигатели FANUC осей X/Y/Z, кВт |
1,8/1,8/1,8 |
1,8/1,8/3,0 |
1,8/1,8/3,0 |
2,5/2,5/4,0 |
2,5/2,5/4,0 |
|
Диаметр шпинделя, мм |
Ø60 |
Ø70 |
Ø70 |
Ø70 |
Ø70 |
|
ШВП по осям X/Y/Z (диаметр х шаг), мм |
Ø32х16 |
Ø36х12 |
Ø36х12 |
Ø40х10 |
Ø40х10 |
|
Мощность помпы СОЖ, Вт |
700 |
700 |
700 |
550 |
550 |
|
Емкость бака СОЖ, л |
200 |
260 |
330 |
370 |
410 |
|
Габариты станка, мм |
2150х2740х2387 |
2360х2050х2545 |
2800х2050х2545 |
3650х2915х3026 |
4050х2915х3026 |
|
Вес, кг |
2800 |
4300 |
4700 |
4800 |
8350 |
