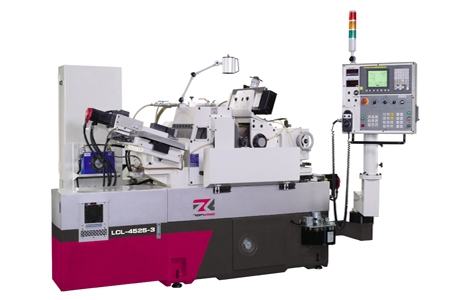

Бесцентрошлифовальные станки серии LCL с ЧПУ
Бесцентрошлифовальные станки серии LCL с ЧПУ
Артикул: LCL с ЧПУ
Описание
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Ед.изм | LCL—3015 | LCL — 4520 / 4525 | LCL — 5020 / 5025 |
| Обрабатываемый диаметр (со стандартным оборудованием) | мм | Ø 1 ~ 40 | Ø 1 ~ 60 | Ø 1 ~ 80 |
| Обрабатываемый диаметр (со специальным оборудованием) | мм | Ø 30 ~ 60 | Ø 40 ~ 150 | Ø 40 ~ 150 |
| Размер шлифовального круга | мм | Ø 305х 150 х 120 | Ø 455х 205/255 х 228,6 | Ø 515х 205/255 х 304,8 |
| Скорость шпинделя шлифовального круга | об/мин | 1900 | 1500 | 1200 |
| Мощность двигателя шлифовального круга | кВт | 5,5 | 11,5 | 15 |
| Размеры ведущего круга | мм | 205 х 150 х 120 | Ø 255 х 205/255 х 111,26 | Ø 305 х 205/205 х 127 |
| Скорость шпинделя ведущего круга | об/мин | 10 ~ 300 (бесступенчатое) | 10 ~ 300 (бесступенчатое) | 10 ~ 300 (бесступенчатое) |
| Угол наклона регулирующего круга | град. | -3° ~ +5° | -3° ~ +5° | -3° ~ +5° |
| Угол поворота бабки регулирующего круга | град. | ± 5 ° | ± 5 ° | ± 5 ° |
| Градуировка перемещения верхних салазок: полный оборот / одно деление маховика | мм | 4 / 0,025 | 3,5 / 0,05 | 3,5 / 0,05 |
| Градуировка микро перемещения верхних салазок: полный оборот / одно деление маховика | мм | 1 / 0,001 | 1 / 0,001 | 1 / 0,001 |
| Градуировка перемещения нижних салазок: полный оборот / одно деление маховика | мм | — | — | 9 / 0,005 |
| Градуировка микро перемещения нижних салазок: полный оборот / одно деление маховика | мм | — | — | 0,2 / 0,001 |
| Градуировка устройства правки: полный оборот / одно деление маховика | мм | 7 / 0,005 | 9 / 0,005 | 2 / 0,01 |
| Гидравлический мотор насоса | кВт | 0,75 | 1,2 | 1,2 |
| Гидравлический мотор СОЖ | кВт | 0,75 | 0,75 | 0,75 |
| Вес нетто / брутто | кг | 1800 / 2000 | 3900 / 4200 | 4400 / 4700 |
| Габариты станка | мм | 2280× 1100× 1740 | 2800× 1900× 1900 | 2900× 2100× 1900 |
