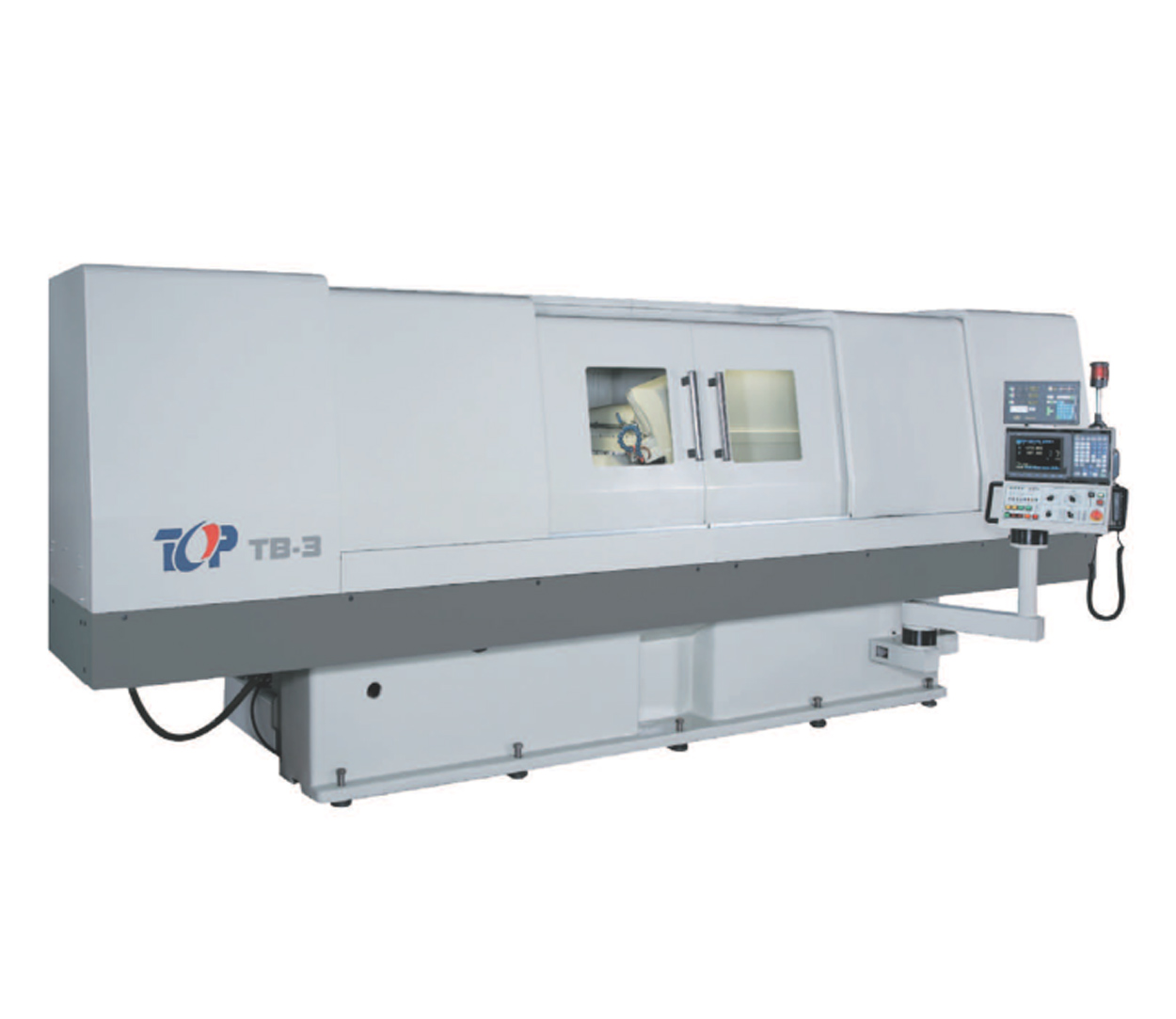

Заточной станок с ЧПУ TB
Заточной станок с ЧПУ TB
Артикул: TB
Описание
Станок предназначен для заточки цилиндрических фрез, протяжек и шлифования длинных винтов
Стандартная комплектация:
• Программное обеспечение GUTS
• Полное ограждение рабочей зоны
• Освещение рабочей зоны
• Фланец шлифовального круга
• Цанговый патрон пневматический с цангами: Ø6; 8; 10 мм
• Делительный диск для референтной точки
• Автоматическая система смазки
• Приводной ремень
• Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
• Установочные элементы (комплект)
|
Характеристики: |
TU-3 |
TU-4 |
|
Система ЧПУ |
МІТЅUВІЅНІ |
|
|
Кол-во осей, шт |
З: Х, У, Z |
4: Х, У, Z, А |
|
Максимальный диаметр заготовки |
Ø200 |
|
|
Макс. диаметр цанги, мм |
Ø12 |
|
|
Шпиндель |
||
|
Макс. диаметр шлифовального круга, мм |
Ø150 |
|
|
Макс. число оборотов шпинделя, об/мин |
6 000 (бесступенчато) |
|
|
Перемещения по осям |
||
|
Ход по осям: X / Y / Z, мм |
400 / 250 / 170 |
|
|
Угол поворота осей: A / C / E, градус |
360° / -5° ÷+110° / 0° ÷ +90° |
|
|
Скорость быстрых перемещений, мм/мин |
15 000 |
|
|
Параметры мощности |
||
|
Двигатель шпинделя, кВт |
2,25 / 3,75 |
|
|
Двигатели осей: Х / У / Z, кВт |
1,0 / 1,0 / 1,0 |
|
|
Двигатели осей: А, кВт |
- |
0,4 |
|
Двигатель подачи СОЖ, кВт |
0,4 |
|
|
Двигатель смазки, кВт |
0,025 |
|
|
Общая потребляемая мощность, кВА |
9,5 |
10 |
|
Габаритные размеры станка |
||
|
Длина х Ширина х Высота, мм |
2 000 х 1 655 х 2 120 |
|
|
Вес станка, кг |
2 300 |
|
