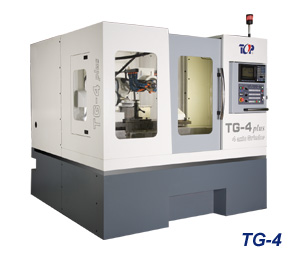

Заточной станок с ЧПУ для 4 осевой обработки TG-4
Заточной станок с ЧПУ для 4 осевой обработки TG-4
Артикул: TG-4
Описание
Стандартная комплектация:
1. Защитный кожух
2. Галогеновая лампа освещения
3. Автоматическая система смазки
4. Фланец шлифовального круга
5. Выравнивающие башмаки
6. Ящик с инструментом
7. Запасной ремень 3R7M875 для привода шпинделя
8. Пневматический держатель цангового патрона с VMK-8 для Ø6, Ø8, Ø10 мм
9. Пневматический держатель цангового патрона с VMK-16 для Ø 12, Ø 16 мм
10. Пневматический держатель цангового патрона с VMK-20 для Ø 20 мм
11. Масляный сепаратор
12. Система масляного охлаждения
13. Контейнер для пыли
14. Задняя бабка
15. Подпорка задней бабки
Технические характеристики:
|
МОДЕЛЬ |
TG-4 |
|
|
Диапазон шлифовки |
Макс. длина инструмента |
400 мм |
|
Макс. диаметр зажимного патрона |
32 мм |
|
|
Макс. диаметр инструмента |
200 мм |
|
|
Шлифовальный шпиндель и двигатель |
Скорость шлифовального шпинделя (частота вращения) |
1000~6000 об/мин |
|
Двигатель шлифовального шпинделя |
7,5 л.с.(5,5 кВт) |
|
|
Диаметр шпинделя |
100 мм |
|
|
Параметры шпинделя |
Конус шпинделя |
ВТ-40 (или BT-50) |
|
Система зажима |
6 кг/см2 |
|
|
Мин. градация передней бабки |
0,001° |
|
|
Перемещения по осям |
Линейное перемещение по оси X |
400 мм |
|
Линейное перемещение по оси Y |
230 мм |
|
|
Линейное перемещение по оси Z |
250 мм |
|
|
Вращение раб. шпинделя, ось C |
360° |
|
|
Скорость подачи осей X/Y/Z |
1-6000 мм/мин |
|
|
Перемещение по осям и охлаждающий двигатель |
Сервомотор оси X |
1 кВт |
|
Сервомотор оси Y |
1 кВт |
|
|
Сервомотор оси Z |
1 кВт |
|
|
Сервомотор оси C |
1 кВт |
|
|
Двигатель подачи СОЖ |
3 л.с. |
|
|
Насос подачи смазки |
1/8 л.с. |
|
|
ЧПУ |
|
Модель |
|
Mitsubishi M64 |
||
|
Число контролируемых осей |
4 осей (X,Y,Z,C) |
|
|
Габариты и вес |
Занимаемая площадь |
3200 х 2300 х 2250 мм |
|
Вес |
4530 кг |
|
