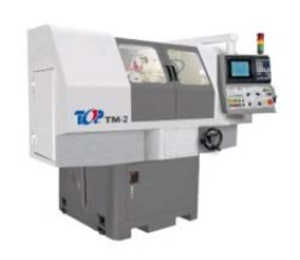

Cтанок для изготовления и заточки инструмента TM-2, TM-3, TM-4
Cтанок для изготовления и заточки инструмента TM-2, TM-3, TM-4
Артикул: TM-2, TM-3, TM-4
Описание
- Усиленная станина - минимум вибраций
- Направляющие качения - максимальная износоустойчивость
- Автоматическое управление - высочайшая точность позиционирования
- Высокоточные ШВП - высокая точность перемещений
Стандартная комплектация:
• Полное ограждение рабочей зоны
• Освещение рабочей зоны
• Автоматическая система смазки
• Фланец шлифовального круга
• Делительная головка
• Задняя головка
• Установочные элементы (комплект)
|
Характеристики: |
TM-2 |
TM-3 |
TM-4 |
|
Система ЧПУ |
MITSUBISHI |
||
|
Кол-во осей, шт |
2: X, Y (Z) |
3: X, Y, Z |
4: X, Y, Z, A |
|
Макс. диаметр заготовки, мм |
Ø200 |
||
|
Макс. длина заготовки, мм |
250 |
||
|
Размер стола, мм |
940 x 135 |
||
|
Шпиндель |
|||
|
Диаметр шпинделя, мм |
Ø80 |
||
|
Конус шпинделя |
ASA №50 / MK-5 |
BT-40 |
|
|
Число оборотов шпинделя, об/мин |
1 000 - 6 000 (бесступенчато) |
||
|
Перемещение по осям |
|||
|
Ход по осям: X / Y / Z, мм |
250 / 200 / 200 |
||
|
Угол поворота оси: А, градус |
0° ÷ 360° |
||
|
Угол поворота стола, градус |
±5° |
||
|
Скорость быстрых перемещений, X, Y, мм/мин |
15 000 |
||
|
Параметры мощности |
|||
|
Двигатель шпинделя, кВт |
2,25 |
||
|
Двигатели осей: X / Y / Z, кВт |
1,0 / 1,0 / - |
1,0 / 1,0 / 1,0 |
1,0 / 1,0 / 1,0 |
|
Двигатели осей: А, кВт |
- |
- |
0,4 |
|
Двигатель подачи СОЖ, кВт |
0,09 |
||
|
Двигатель смазки, кВт |
0,025 |
||
|
Общая потребляемая мощность, кВА |
6 |
7 |
7,5 |
|
Габаритные размеры станка |
|||
|
Длина х Ширина х Высота, мм |
2 100 х 1 800 х 1 780 |
||
|
Вес станка, кг |
1 700 |
||
