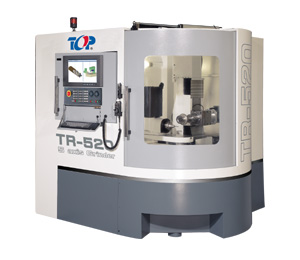

Прецизионный 5 осевой шлифовальный станок TR-520
Прецизионный 5 осевой шлифовальный станок TR-520
Артикул: TR-520
Описание
Стандартная комплектация:
1. Защитный кожух
2. Галогеновая лампа освещения
3. Автоматическая система смазки
4. Фланец шлифовального круга
5. Выравнивающие башмаки
6. Ящик с инструментом
7. Запасной ремень 3R7M875 для привода шпинделя
8. Пневматический держатель цангового патрона с VMK-8 для Ø6, Ø8, Ø10 мм
9. Пневматический держатель цангового патрона с VMK-16 для Ø 12, Ø 16 мм
10. Пневматический держатель цангового патрона с VMK-20 для Ø 20 мм
11. Масляный сепаратор
12. Система масляного охлаждения
13. Контейнер для пыли
14. Задняя бабка
15. Подпорка задней бабки
16. Программное обеспечение шлифовки
17. 3D - размерная система моделирования
Технические характеристики:
|
МОДЕЛЬ |
TR-520 |
|
|
Диапазон шлифовки |
Макс. длина инструмента |
250 мм |
|
Макс. диаметр зажимного патрона |
32 мм |
|
|
Макс. диаметр инструмента |
200мм |
|
|
Шлифовальный шпиндель и двигатель |
Скорость шлифовального шпинделя (частота вращения) |
1000~6000 об/мин |
|
Двигатель шлифовального шпинделя |
3 л.с.(2.25кВт) /5 л.с.(3.75кВт) |
|
|
Диаметр шпинделя |
100 мм |
|
|
Параметры шпинделя |
Конус шпинделя |
BT-40/ВТ-50 |
|
Система зажима |
6 кг/см2 |
|
|
Мин. градация передней бабки |
0,001° |
|
|
Перемещения по осям |
Линейное перемещение по оси X |
200 мм |
|
Линейное перемещение по оси Y |
110 мм |
|
|
Линейное перемещение по оси Z |
140 мм |
|
|
Вращение раб. шпинделя, ось C |
360° |
|
|
Поворотный стол ось A |
-10°~180° |
|
|
Скорость подачи осей X/Y/Z |
1-6000 мм/мин |
|
|
Перемещение по осям и охлаждающий двигатель |
Сервомотор оси X |
1 кВт |
|
Сервомотор оси Y |
1 кВт |
|
|
Сервомотор оси Z |
1 кВт |
|
|
Сервомотор оси C |
0,84 кВт |
|
|
Сервомотор оси A |
0,84 кВт |
|
|
Двигатель подачи СОЖ |
3 л.с. |
|
|
Насос подачи смазки |
1/8 л.с. |
|
|
ЧПУ |
SIEMENS |
5 контролируемых осей |
|
Габариты и вес |
Габариты |
2.310 х 2280 х 2250 мм |
|
Вес |
3100 кг |
|
