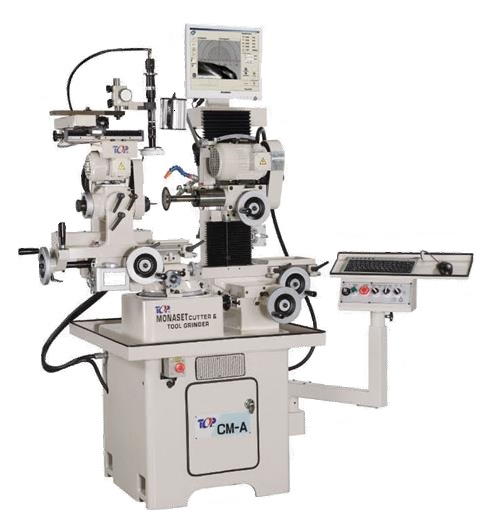

Универсальный заточной станок CM-A
Универсальный заточной станок CM-A
Артикул: CM-A
Описание
Заточной станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов. Станок позволяет затачивать все виды осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, сборные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).
Технические характеристики:
| Наименование | Единица измерения | Значение | |
| Максимальный диаметр обработки | мм | 304 | |
| Диаметр рабочей цанги: | Макс. | мм | 32 |
| Мин. | 5 | ||
| Максимальный гененрируемый шаг механизма: | мм | 100, 152 | |
| Шлифовальный круг | |||
| Макс. Диаметр: | мм | 100 | |
| Размеры | |||
| Рабочий ход | |||
| Ход главного движка | мм | 130 | |
| Ход вспомогательного движка: | общий | мм | 100 |
| вперед от центра | 50 | ||
| назад от центра | 50 | ||
| Рабочий ход углового приспособления | |||
| Горизонтальная плоскость (поворот стола): | Град. | ±105 (210°) | |
| Вертикальная плоскость: | Град. | ±40° | |
| Шлифовальный круг | |||
| Продольный ход: | мм | 110 | |
| Вертикальный ход: | мм | 240 | |
| Перекрестный ход: | мм | 170
|
|
| Скорость шпинделя | |||
| Рабочая головка, одна скорость: | об/мин | 370 (50 Гц); 440 (60 Гц) | |
| Шлифовальный круг, три скорости: | об/мин | 4000, 6000, 8000 | |
| Мощность | |||
| Мощность двигателя рабочей головки: | 0,186 кВт | ||
| Мощность двигателя шлифовального круга: | 0,373 кВт | ||
| Габариты и вес | |||
| Требуемая площадь для станка: | мм | 1500х2100 | |
| Высота: | мм | 2050 | |
| Вес нетто / брутто | кг | 880 / 1030 | |
