Установка электронно-лучевой пайки трубных досок теплообменников для авиакосмической отрасли.

Назначение установки

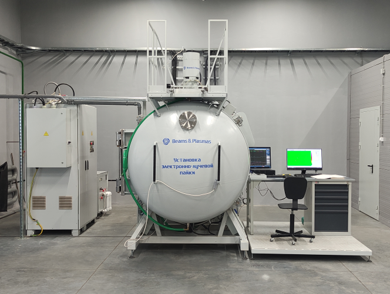

Установка электронно-лучевой пайки (ЭЛП) предназначена для электронно-лучевой пайки (ЭЛП) трубных досок теплообменников высокотемпературными припоями на никелевой основе типа ВПр50 или аналогичными. Установка предназначен для замены морально устаревших и физически изношенных установок ЭЛН -13 производства 70-80х годов.

Установка применяется для авиакосмической, химической отраслей, также может применяться при производстве электронных компонентов, вакуумизации электронных приборов, производстве шинопроводов и других применений. Трубная доска содержит порядка 100 трубок диаметром 2 мм. Припой имеет вид мелкодисперсного порошка и либо тонкой проволоки, либо полосок, нарезанных из тонкого листа.

Тепловые трубки и трубные доски изготовлены из нержавеющей стали. Изделие устанавливается вертикально.  Припой насыпается на доску тонким слоем. Изделие с нанесённым припоем помещается в вакуумную камеру, на изделие сверху подаётся электронный луч. Температура плавления припоя ~1050° C.  Под воздействием электронного луча припой расплавляется. Жидкая фаза припоя за счет сил поверхностного натяжения создает галтель вокруг каждой из сотен трубок, после чего воздействие электронного луча прекращается, припой застывает обеспечивая герметичное и механически прочное соединение.

Как частный случай допускается нанесение припоя в виде проволоки, нарезанной лентами фольги или пасты с органическим связующим. В этом случае при нагрев органическая связка разлагается при температуре 200-300° C.

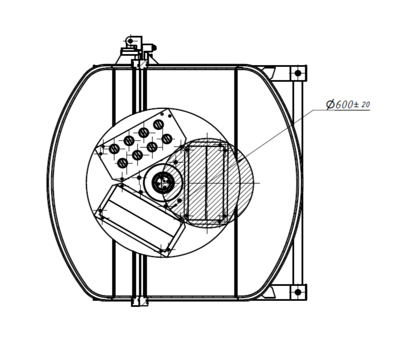

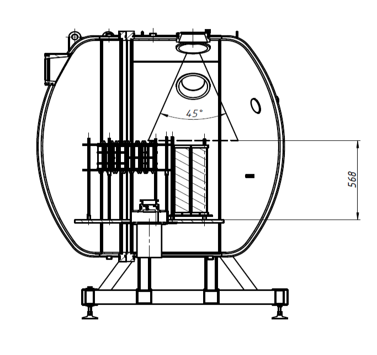

Конструктивно установка состоит из вакуумной камеры цилиндрической формы внутренним диаметром 1600 мм с полуэллиптическими днищами. Стенки камеры двойные,  водохлаждаемые. На верхнем фланце вакуумной камеры установлена электронно-лучевая пушка ЭПА-120 с вольфрамовым термокатодом электронного накала производства компании ЛВТ+.



Внутри вакуумной камеры установлен поворотный стол с механизмом вращения для размещения изделий. Максимальный размер изделия задан требования технического задания. Одновременно обрабатывается одно изделие максимального размера. По завершении обработки стол поворачивается на 120 градусов для обработки следующего изделия. Полуэллиптическая дверь распашного типа открывается таким образом, что треть поворотного стола выступает наружу, что облегчает загрузку и выгрузку изделий из установки и обеспечивает удобство эксплуатации.



Электронно-лучевая пушка ЭПА 120

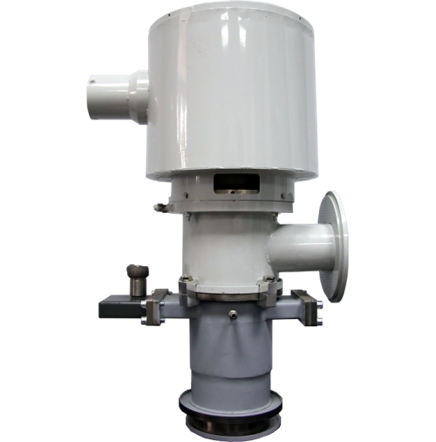

	Электронно-лучевая пушка модели ЭПА-120 (Электронная Пушка Аксиальная) максимальной мощностью 120 кВт производства компании ООО «ЛВТ+»
	Максимальный ток пучка	4 А
	Диапазон анодных напряжений	20...35 кВ
	Тип пушки	С термокатодом электронного накала
	Диапазон отклонения пучка (статический)	±45º
	Диапазон отклонения пучка (динамический)	±45º
	Максимальная частота развертки	500 Гц
	Материал катода	Вольфрам
	Скорость откачки насоса пушки	300 л/с
	Номинальная мощность	120 кВт
	Максимальная кратковременная мощность	160 кВт
	Охлаждение катодного узла	Воздушное, принудительное



Электродуный насос ЭДН 400

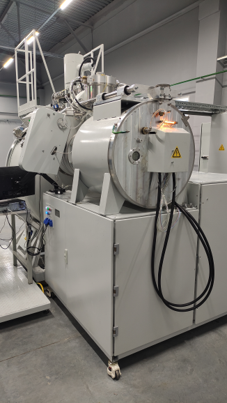

Вакуумная установка оснащена электродуговым насосом ЭДН 400 собственной конструкции.
В установке предусмотрено применение промежуточного механического насоса Рутса, что обеспечивает необходимое предварительное разряжение для работы ЭДН.
Дополнительно к ЭДН установлен турбомолекулярный насос с производительностью 2000 л/с производства КНР.



Система управления

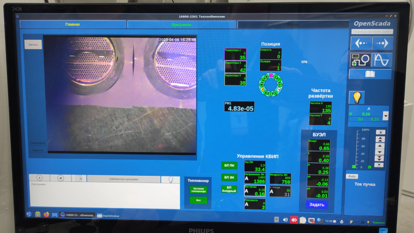

	Управление установкой осуществляется при помощи системы числового программного управления, построенной на основе управляющего компьютера с операционной системой Linux и языком программирования OpenSCADA.Система управления укомплектована сенсорным монитором для визуализации с диагональю экрана 24 дюйма. На экране системы управления отображается мнемосхема установки с программными органами управления и индикацией состояния узлов и механизмов установки, а также параметров технологического процесса. Доступны ручной и автоматический режимы работы.
